Trunnball DL Ball Valves

Karakteristik Utama

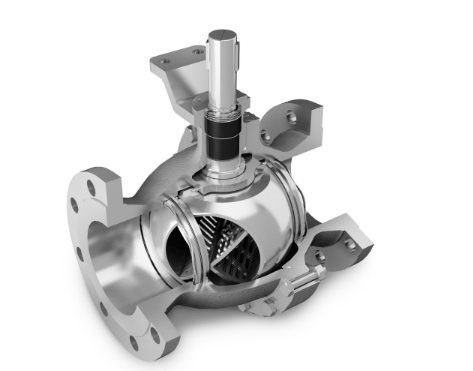

NAF Trunnball DL adalah ball valve tipe trunnion-mounted dengan full bore, yang dikembangkan oleh para sarjana NAF dengan pengalaman lebih dari 80 tahun dalam memproduksi ball valve. Ball pada katup ini ditopang oleh dua bantalan trunnion besar bergesekan rendah untuk memastikan torsi yang stabil dan rendah, bahkan pada tekanan diferensial yang tinggi. Karena kedua arah yang kedap (bidirectional tightness), gesekan rendah, dan kemampuan kontrol yang tinggi, sehingga katup ini menjadi pilihan tepat untuk aplikasi isolasi, on/off maupun modulasi kontrol.
NAF Trunnball DL tersedia sebagai standar dalam material baja tahan karat (stainless steel) atau baja karbon, namun tersedia juga dalam material lain seperti Duplex, Titanium, dan sebagainya.
Keunggulan NAF Valve:
• Spring loaded stem seal packing: Memberikan pengoperasian yang aman, bebas perawatan, dan tahan lama untuk layanan on/offotomatis mauoun kontrol.
• Pemasangan aktuator langsung: Kompatibel dengan aktuator NAF Turnex untuk menghasilkan paket katup yang ringkas, berperforma tinggi dan tahan terhadap vibrasi.
• Stem yang kokoh dan anti lepas (blownout-proof): Menyediakan transmisi torsi tinggi dengan minimal backlash untuk kemampuan kontrol yang optimal.
• A trunnion-mounted ball: Menjamin aliran dua arah yang kedap (bidirectional tightness)
• Bantalan bergesekan rendah: Menghasilkan torsi rendah dan pengoperasian yang mulus.
• Opsi Z-trim yang unik: Meminimalkan kavitasi dan kebisingan serta memiliki karakteristik kontrol yang sangat baik.
• Rentang size yang luas: DN 150–800, size 6” to 32”
• Didisain agar mudah diservis: Berkat sambungan bodi katup yang off-center, penggantian ball dan seal menjadi mudah tanpa perlu melepaskan stem maupun aktuator.
• Metal seats dan Soft Seat: Seat logam dengan lapisan las keras Alloy 6 atau alternatify Reinforced PTFE seat (soft seat), yang diperkuat dengan metal.

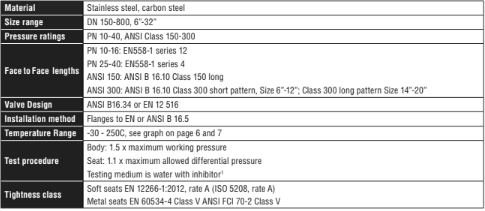

Technical specifications for standard design
